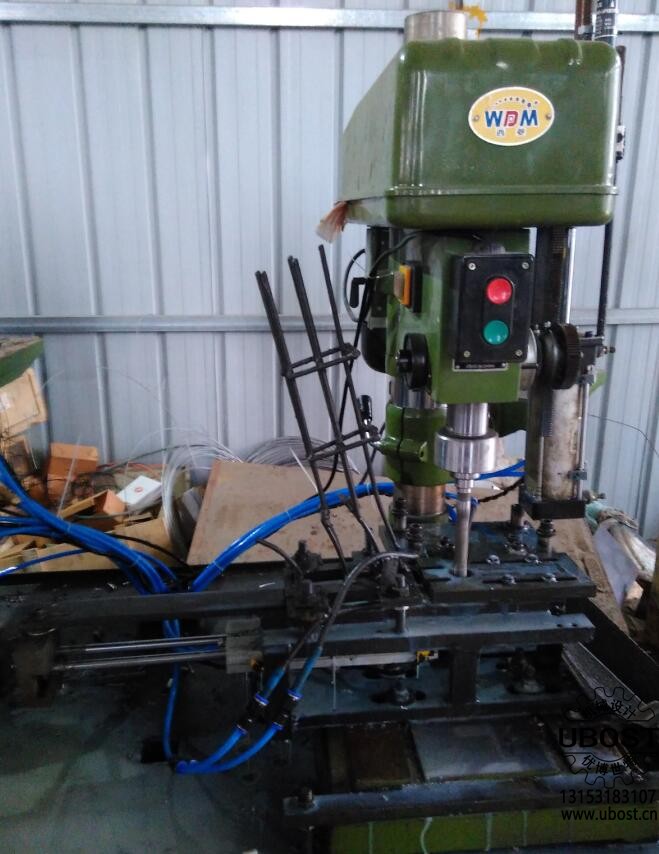

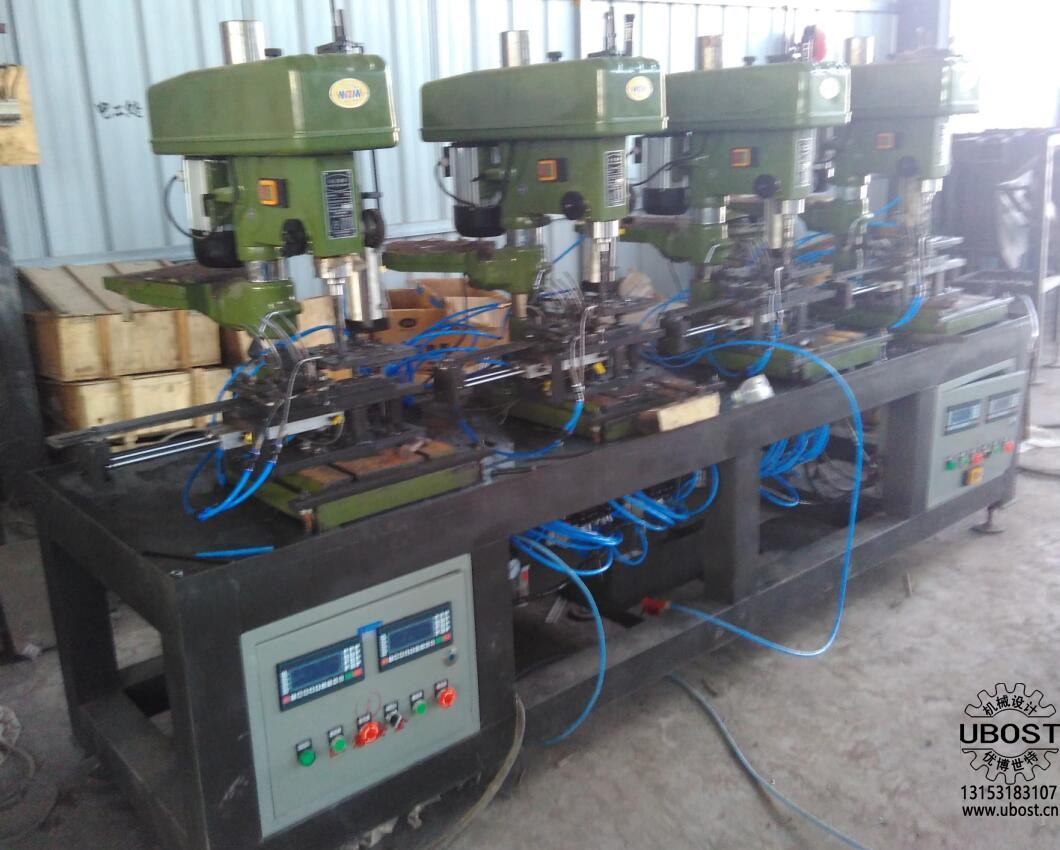

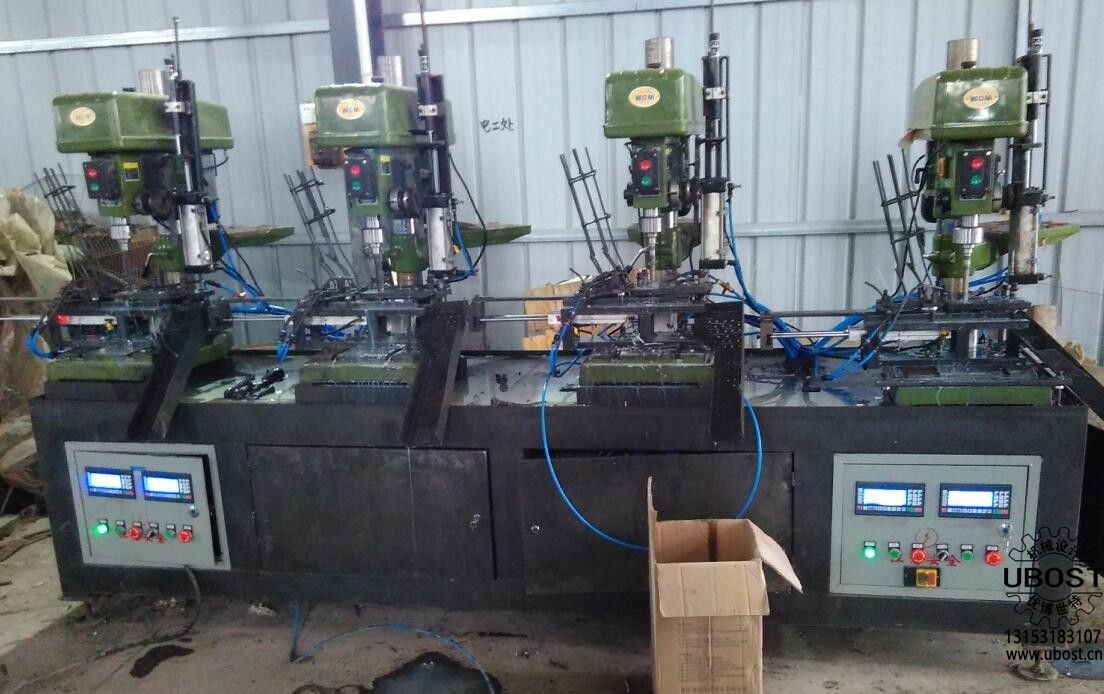

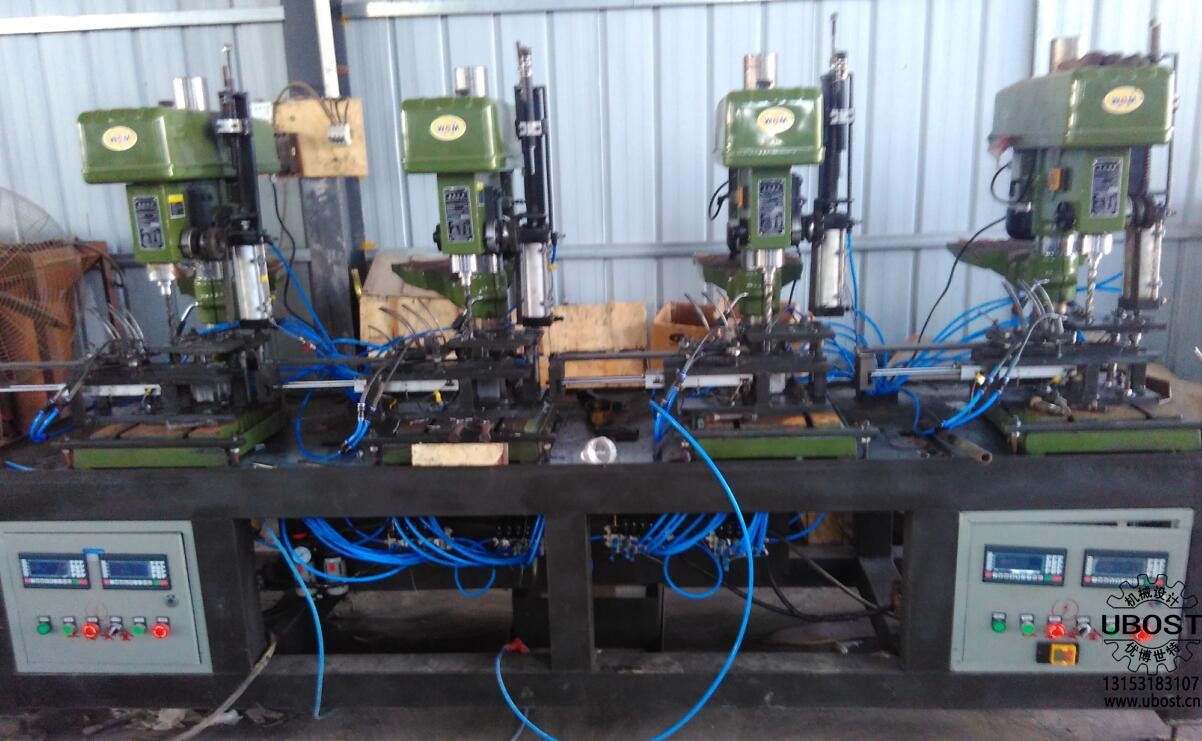

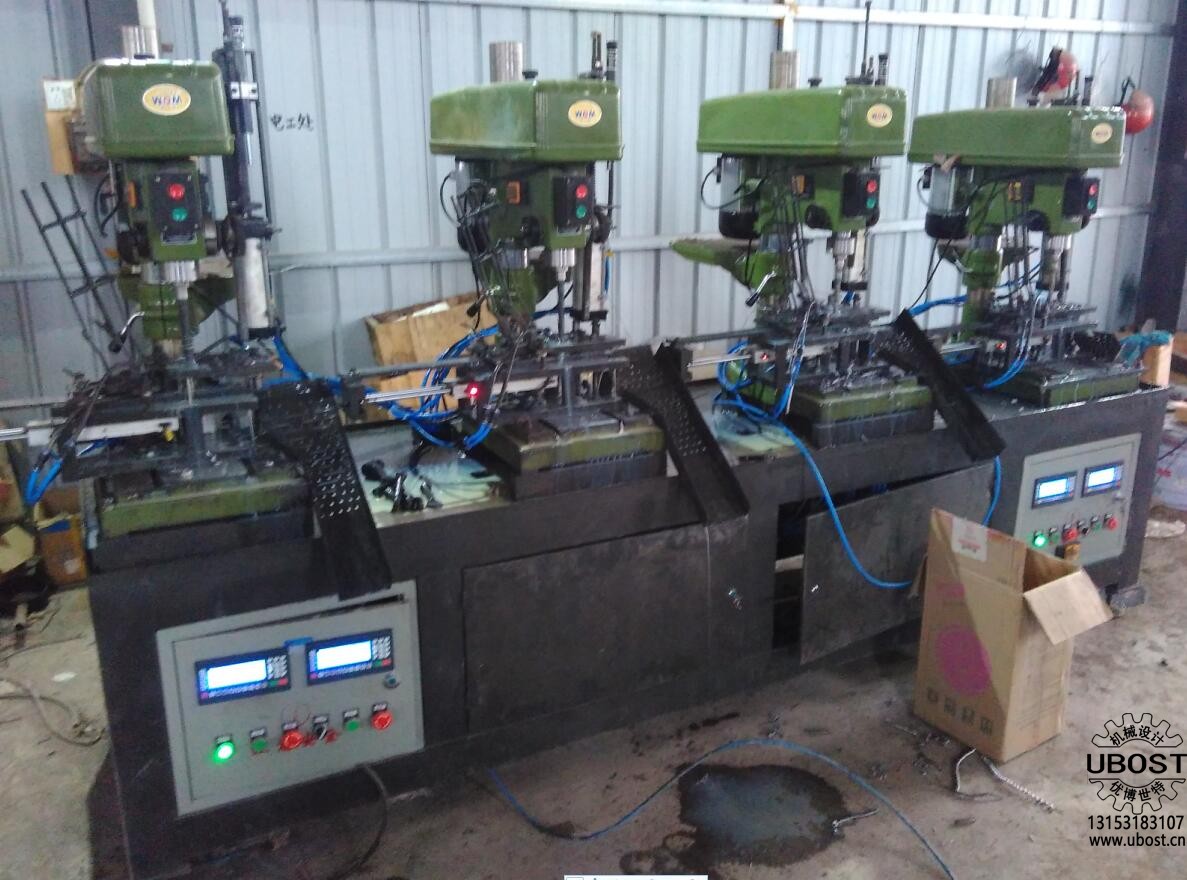

關節螺栓四軸鉆孔機
（型號：UZK25-4）
關節螺栓四軸鉆孔機是由濟南優博世特（UBOST）機械設計有限公司根據客戶要求自行設計制造的自動化設備,。

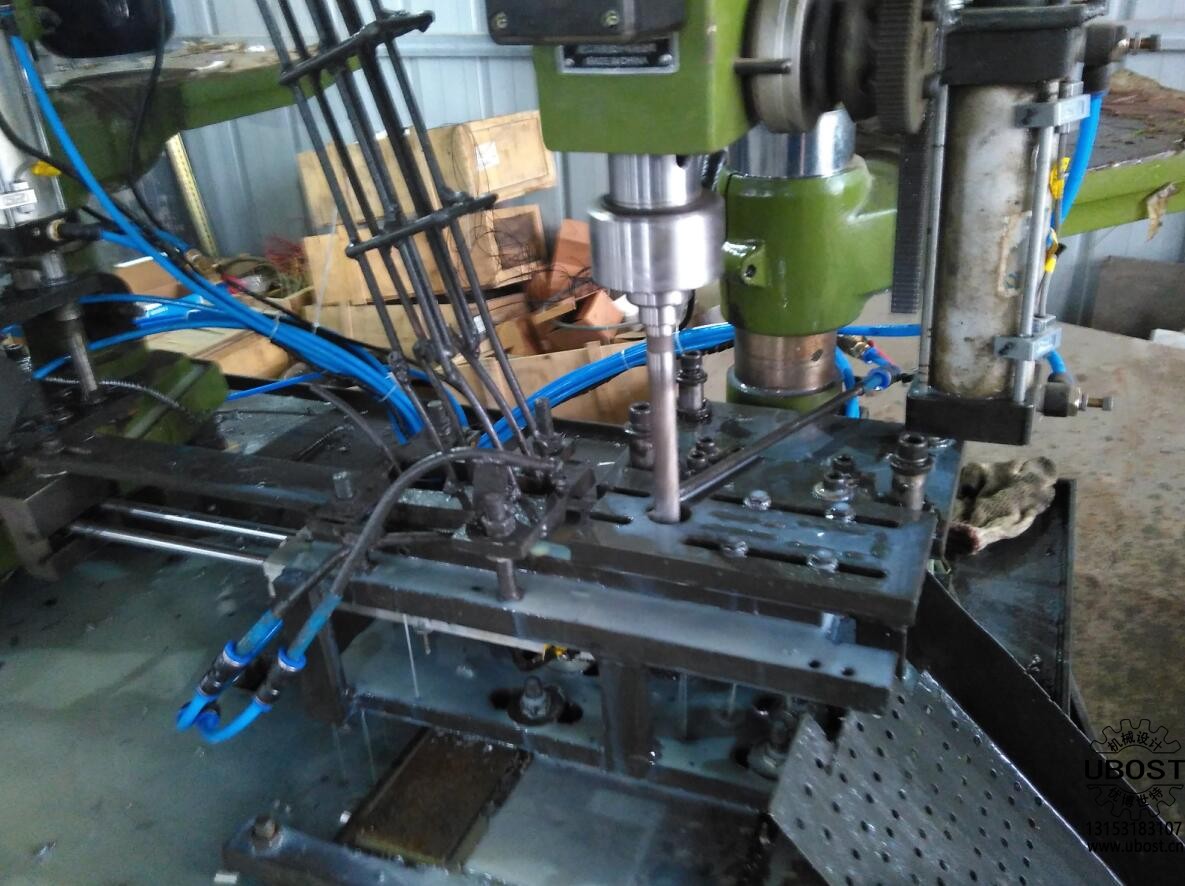

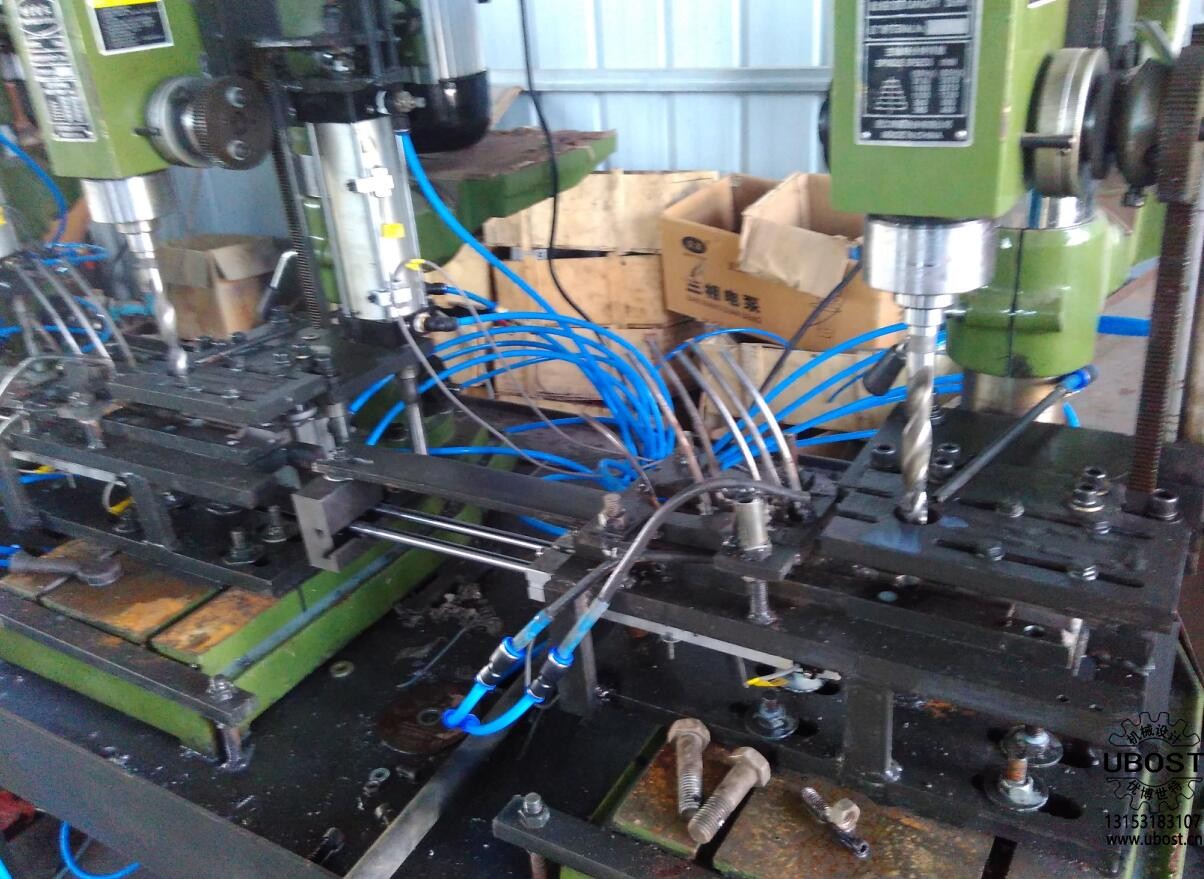

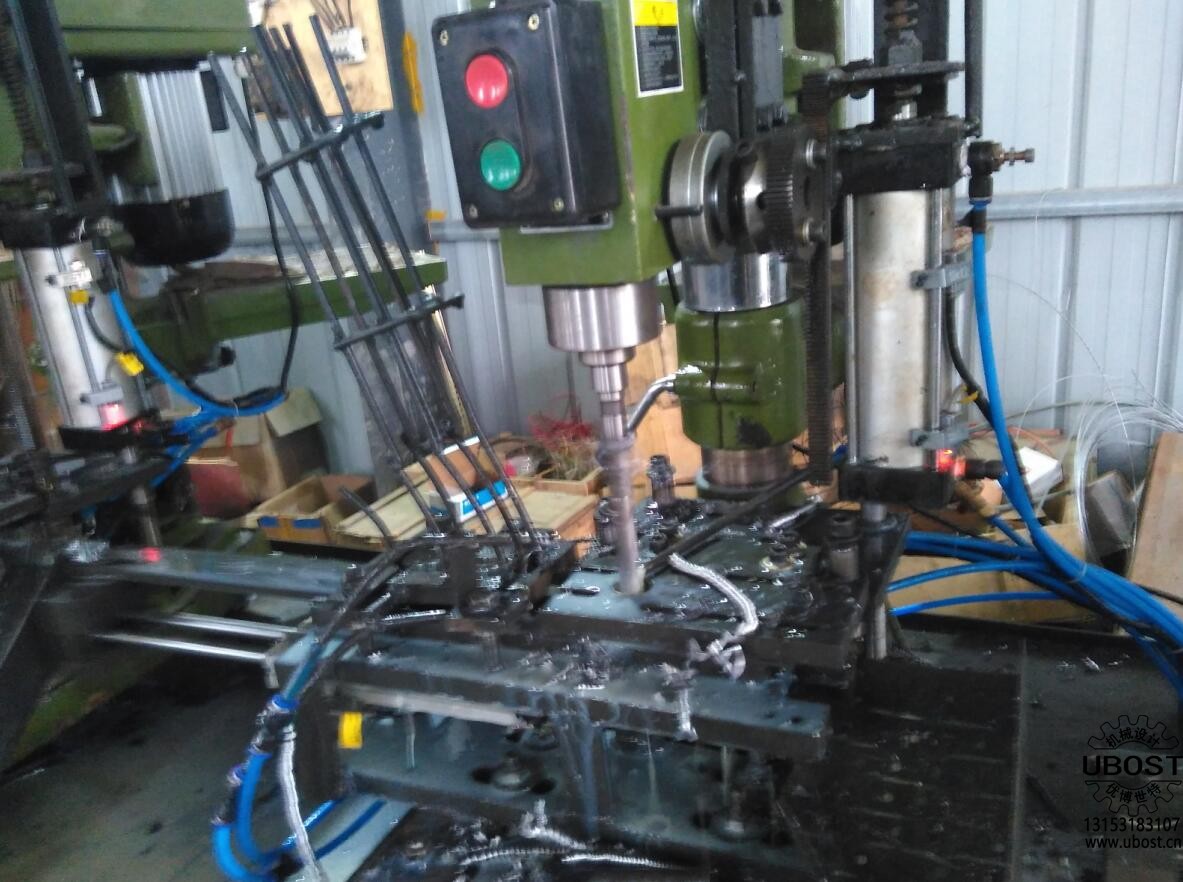

機器原理及說明：該機采用12等分氣動分度盤通過自動旋轉分度，通過送料機自動送料,，步進電機自動進給控制鉆孔速度及深度，自動落料,。通過步進電機控制實現鉆孔。采用單軸數控系統控制,，可隨意編程，存貯多個加工程序,；實現多段進刀、多段不同速度進給（不容易斷鉆頭）,，實現完全數控操作,。一人可同時操作10臺機器,，省人力。大幅度提高工作效率,。
自動送料,，自動夾緊,、自動鉆孔、自動退料,。四個動作由分度盤在不同工位同時完成,，4軸相互獨立,、互不影響、獨立操作、獨立系統,。鉆孔效率高,。380V電源；氣源壓力6-8KG,。
特點及使用范圍：本機具有結構合理，操作方便安全可靠,，不易斷鉆頭等特點，適用于電子接插件,、緊固件等的鉆孔加工。
關節螺栓四軸鉆孔機機型參數一覽表
機型 參數 | UZK406 C-4-5 | UZK406 C-4-8 | UZK406 C-4-14 | UZK416 C-4-25 | UZK416 C-4-40 | UZK416 C-4-60 | |
最大鉆孔直徑 | 6 | 6 | 6 | 12.7 | 12.7 | 16 | |
主軸最大行程 | 65 | 65 | 65 | 100 | 100 | 100 | |
主軸錐度 | B10 | B10 | B10 | B16 | B16 | B16 | |
電機功率(W) | 250 | 250 | 250 | 550 | 550 | 550 | |
主軸轉速 | 2000-12000 | 800-5800 | 800-4800 | 400-4090 | 400-4090 | 400-4090 | |
電壓（V） | 380 | 380 | 380 | 380 | 380 | 380 | |
進給電機 | 步進 | 步進 | 步進 | 步進 | 步進 | 步進 | |
銷軸鉆 孔范圍 mm） | 外徑 | 3-5 | 5-8 | 8-14 | 14-25 | 25-40 | 40-60 |
長度 | 8-40 | 15-80 | 16-120 | 20-180 | 40-200 | 70-200 | |
孔徑 | 1-2.5 | 2-3.5 | 3-4.5 | 4-6.5 | 6-8.5 | 8-10.5 | |
氣動分度盤 | GH140CCW12 | GH180CCW12 | |||||
生產效率（PCS/H） | 2400-4000 | 2000-3600 | 1600-3200 | 1200-2400 | 1000-2000 | 400-1200 | |
機重（KG） | 450 | 450 | 460 | 650 | 670 | 690 | |
外形尺寸（M） | 3×0.8×1.6 | 3×0.8×1.6 | 3×0.8×1.6 | 3.5×0.8×1.8 | 3.5×0.8×1.8 | 3.5×0.8×1.8 | |
數控系統 | 4-單軸數控 | ||||||
操作方式 | 觸摸按鍵 | ||||||
顯示方式 | 液晶屏 | ||||||
送料方式 | 標配為滑道送料,。（振動盤送料/上料機送料可選配加10000元） | ||||||
一人操作臺數 | 5-10臺 | ||||||
