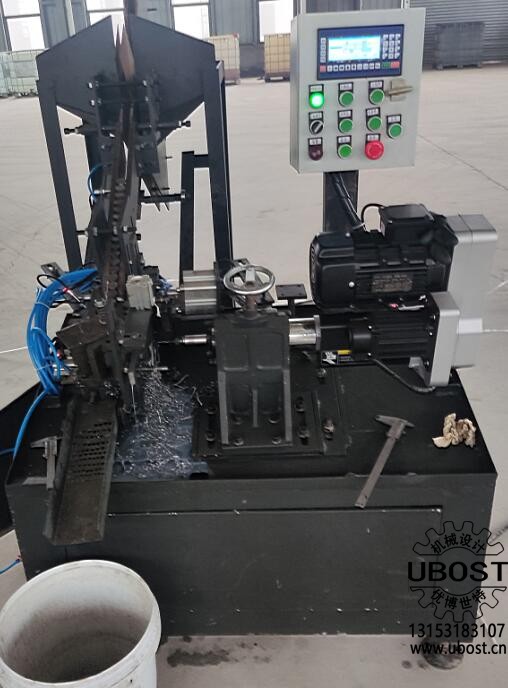

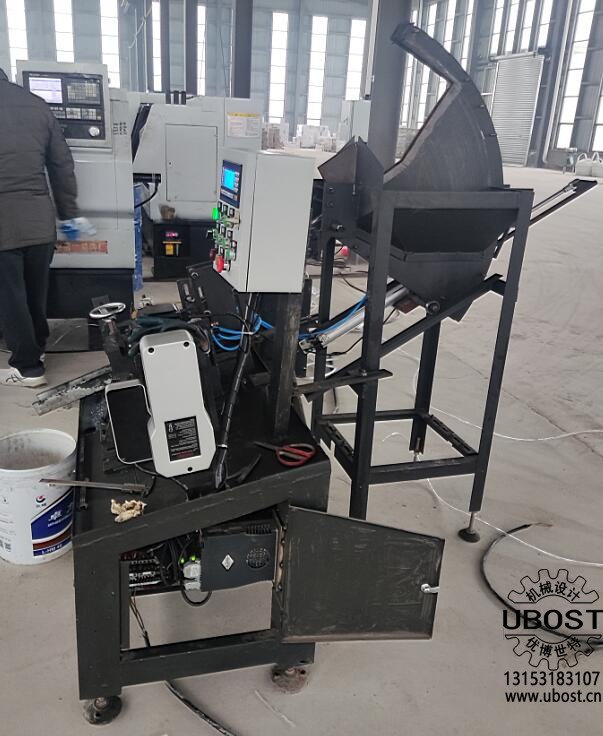

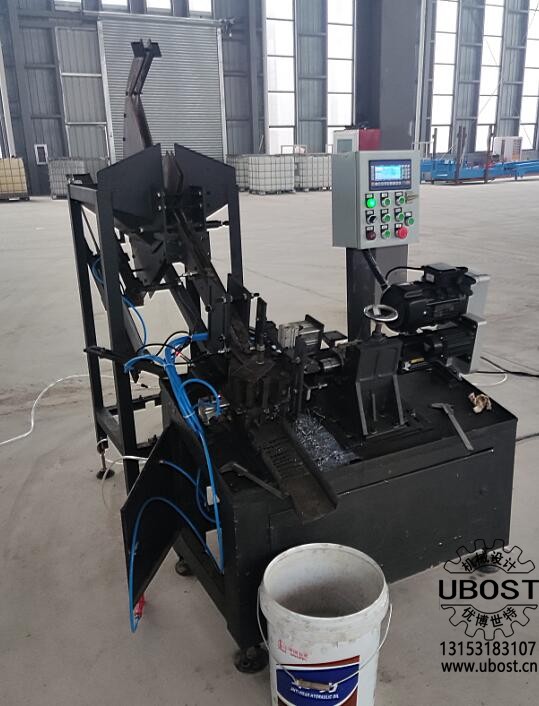

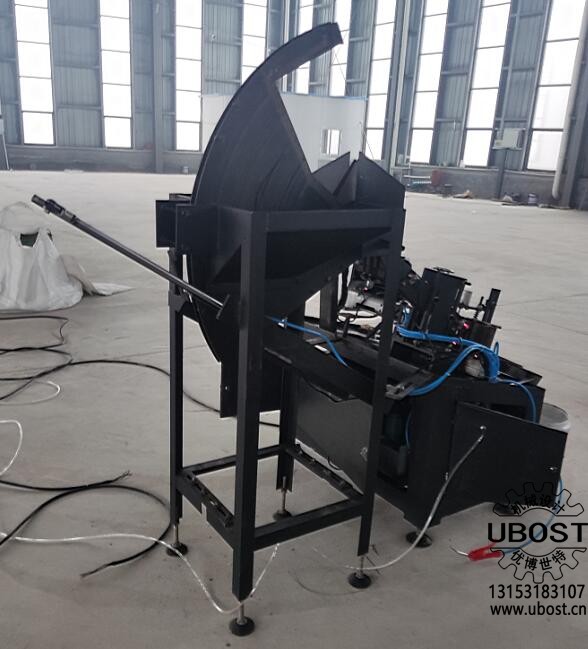

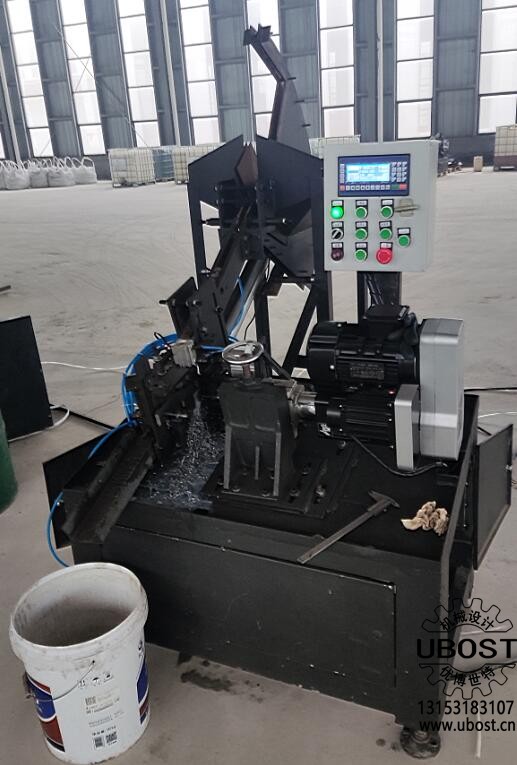

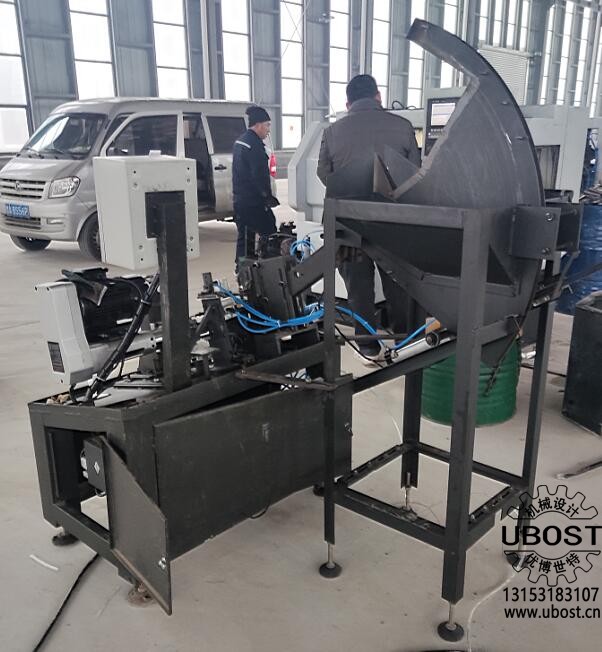

大銷軸-自動伺服鉆孔機
（型號：UZX6-2D-S）
大銷軸-自動伺服鉆孔機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的自動化設備,。
應用案例視頻：
機器原理及說明：

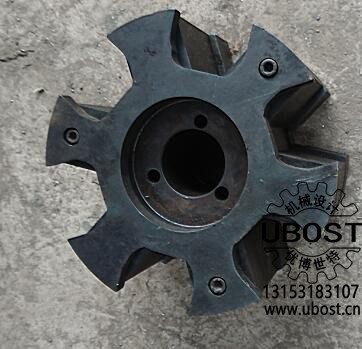

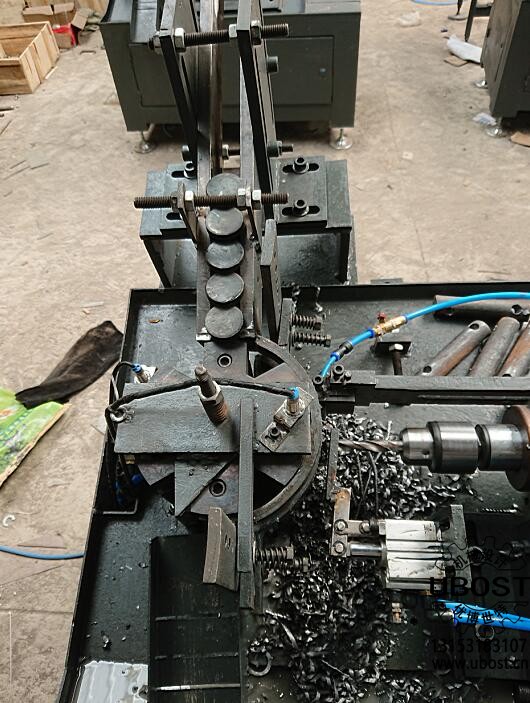

該機采用12等分氣動分度盤通過數控系統控制,，自動旋轉分度進行旋轉工位送料,，人工排料到滑道，數控系統自動控制風動式鉆孔動力頭進給鉆孔,；鉆孔速度及深度可由油壓緩沖器調整,，自動落料。
通過鉆孔動力頭控制實現鉆孔,。采用液晶屏幕數控系統控制,，可隨意編程，存貯多個加工程序,；不容易斷鉆頭,，實現完全數控操作,。一人可同時操作5-8臺機器，省人力省功,。大幅度提高工作效率,。
自動送料，自動夾緊,、自動鉆孔,、自動退料。四個動作由分度盤在不同工位同時完成,，鉆孔效率高,。
380V電源；氣源壓力6-8KG,。

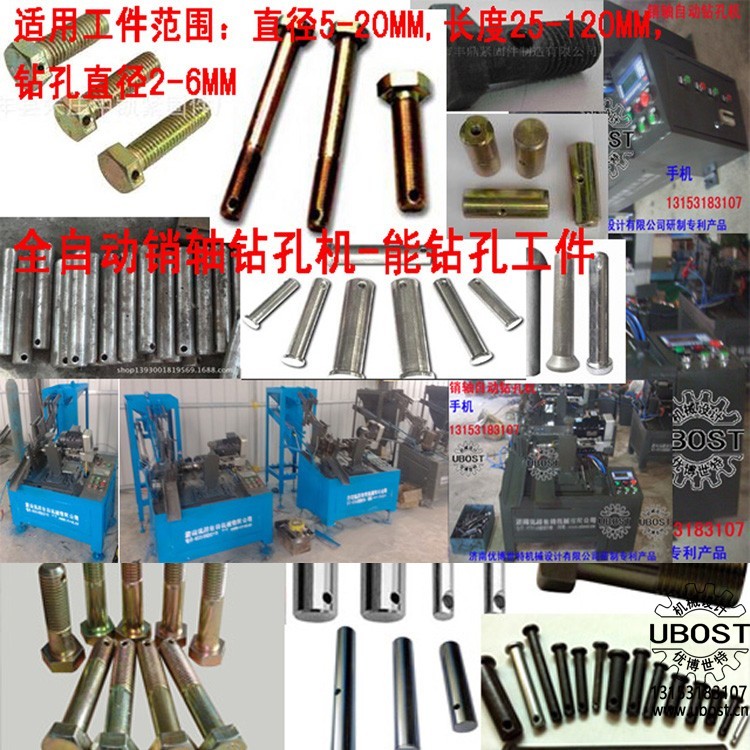

銷軸,、螺栓全自動鉆孔機適用在金屬（鋼、鐵,、不銹鋼等）：螺栓（GB/T 31.1六角頭螺桿帶孔螺栓,、GB/T 31.3六角頭螺桿帶孔螺栓）、銷軸（GB/T 882-2000銷軸）直徑桿上鉆孔,。適應鉆孔零件形狀如下圖：
1,、本機具有結構合理,，操作方便安全可靠，不易斷鉆頭等特點,；
2,、具有沒料自動報警、停機功能（水泵,、主軸,、運動部件全停）；
3,、具有斷鉆頭自動報警,、停機功能；
4,、具有沒鉆孔或鉆半孔自動檢測停機,、報警功能；
5,、鐵削與工件自動分離,；
6、鉆孔效率高,，一臺機器能頂上一個半人手工鉆孔速度,；一人能操作5-8臺機器；節省 6-10人,；
7,、經濟實用，投入成本低,；
8,、本機適用于在銷軸類、螺栓類,、軸類、園柱類等零件,、園柱面上鉆孔,；直徑及長短都可調，屬通用機型,。
螺栓-斜式數控自動鉆孔機機型參數一覽表
機型 參數 | UZX6-2D | |||
最大鉆孔直徑 | 3-16 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 2200 | |||
主軸轉速 | 500-1800可選 | |||
電壓（V） | 380 | |||
螺栓鉆 孔范圍 mm） | 外徑 | 6-80 | ||
長度 | 50-200 | |||
孔徑 | 3-16 | |||
氣動分度盤 | GH140CW12 | |||
生產效率（PCS/H） | 300-800 | |||
機重（KG） | 485 | |||
外形尺寸（米） 長×寬×高
| 主機：1×0.6×1.2 | |||
數控系統 | 數控可編程控制器PLC | |||
操作方式 | 按鈕開關 | |||
顯示方式 | 無 | |||
送料方式 | 滑道送料 | |||
一人操作臺數 | 5-10臺 | |||
螺栓斜式自動數控鉆孔機
效率參考值列表
序號 | 螺栓規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | M36×50-200 | Q235 | 6 | 36 | 3-4 | |
2 | M40×50-200 | Q235 | 8 | 40 | 2-3 | |
3 | M50×50-200 | Q235 | 8 | 50 | 1-2 | |
4 | M60×50-200 | Q235 | 9 | 60 | 1-2 | |
5 | M72×50-200 | Q235 | 9 | 72 | 0.5-1 | |
6 | M78×50-200 | Q235 | 10 | 78 | 0.3-1 |
